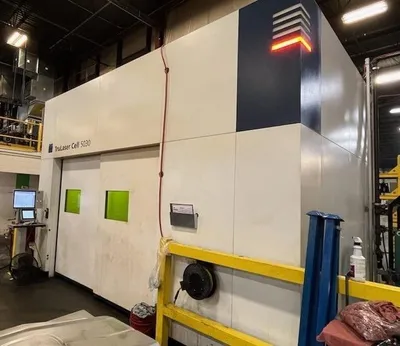

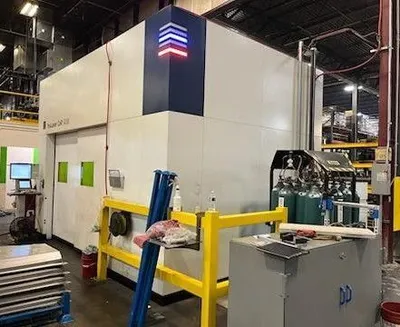

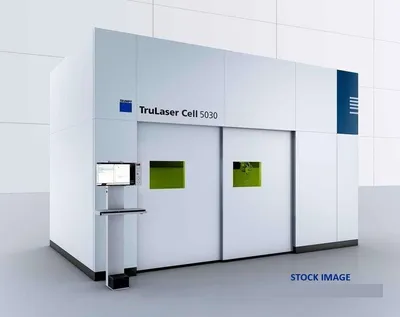

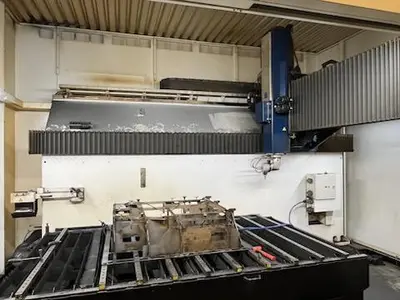

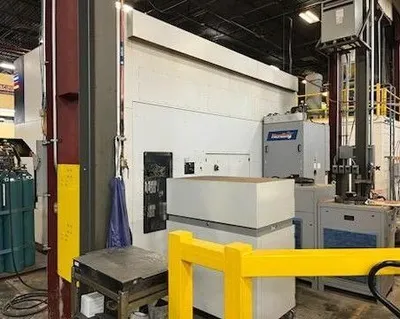

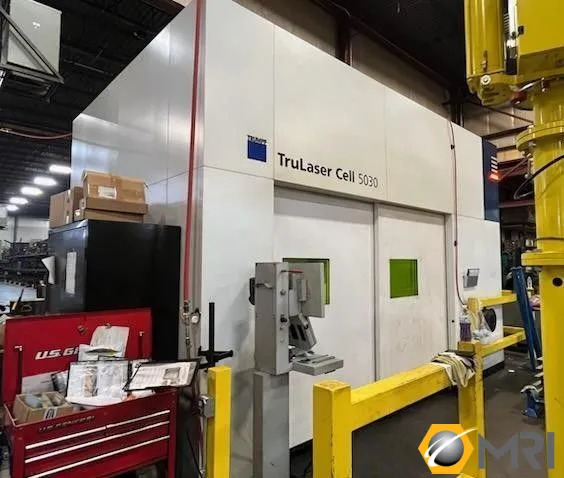

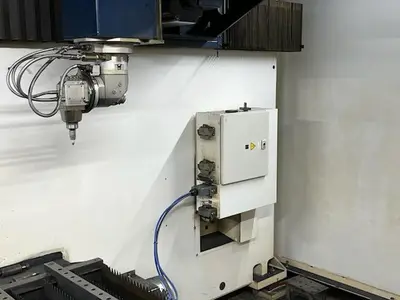

TRUMPF TRULASER CELL 5030, NEW: 2022
4,000 WATT, 5-AXIS LASER AND WELDING CELL

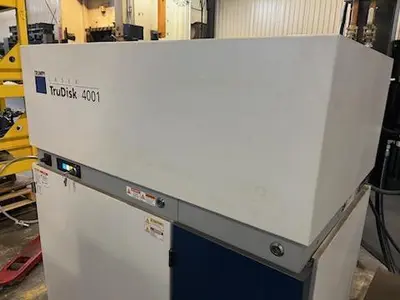

TRUMPF TRUDISK 4001 FIBER ENGINE

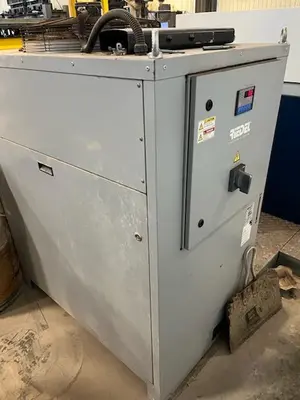

CHILLER

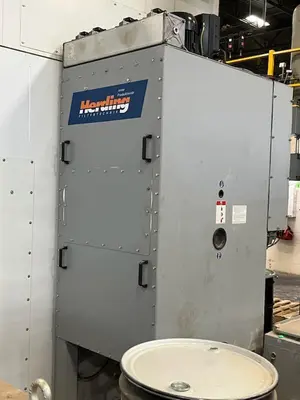

DUST COLLECTOR

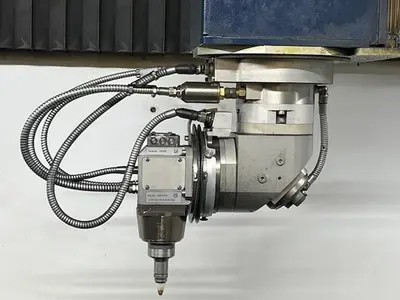

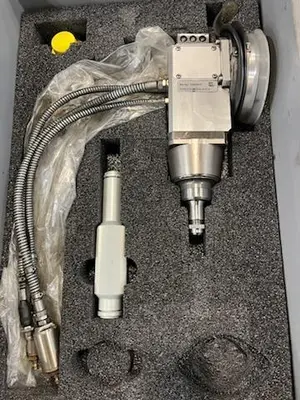

WELDING HEAD

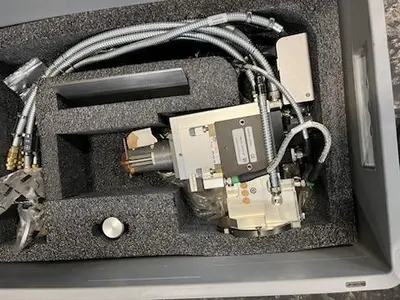

CUTTING HEAD
MAX. LASER OUTPUT: 4,000 WATTS
LASER TYPE: FIBER
AXIS TRAVEL RANGE:
- X-AXIS: 118"
- Y-AXIS: 59"
- Z-AXIS: 27.55"
- B-AXIS: ± 135°
- C-AXIS: n x 360°
MAX. WORKPIECE SIZE:
- X-AXIS: 100"
- Y-AXIS: 41"
- Z-AXIS: 18.5"
MAX. AXIS SPEEDS:
- AXIALLY PARALLEL Y-AXIS: 2,362 IPM
- AXIALLY PARALLEL Y-AXIS: 2,362 IPM
- AXIALLY PARALLEL Z-AXIS: 2,362 IPM
- SIMULTANEOUS: 4,094 IPM
- B-AXIS: 60 1/min
- C-AXIS: 60 1/min
MAX. AXIS ACCELERATIONS
- AXIALLY PARALLEL X-AXIS: 315"/s2
- AXIALLY PARALLEL Y-AXIS: 315"/s2
- AXIALLY PARALLEL Z-AXIS: 315"/s2
- SIMULTANEOUS: 543"/s2
- B-AXIS: 200 rad/s2
- C-AXIS: 100 rad/s2
POSITIONING ACCURACY:
- (X, Y @ Z) AXIS: 0.0031"
- B-AXIS ROTARY: 0.015°
